一、引言

在畜禽養殖區域、鄉村地區及背景區開展氨氣監測時，被動采樣器以其結構簡單、布設靈活、無需供電的優勢，成為環境空氣監測的重要工具。為保證監測數據具有代表性和可比性，采樣點位的科學選取和合理布設至關重要。

本文依據《環境空氣手工監測技術規范》（HJ 194-2017）及《京津冀及周邊地區畜禽養殖業氨氣排放控制試點地區環境空氣氨氣監測方案》（以下簡稱總站氨氣監測方案），提出適用于農村區域和畜禽養殖場的被動采樣器布點建議。

二、點位類型與功能分區

為有效評估氨氣排放特征、遷移擴散規律及治理成效，氨氣被動采樣器布點應考慮以下類型：

?  養殖場廠界點：屬于污染源監控點，布設在畜禽養殖場邊界或主要下風向位置，用于評估氨氣直接排放強度及其對周邊環境的影響。

?  農田監測點：設于養殖場周邊農田區域，尤其是施用有機肥（如畜禽糞肥）較多的地塊，用于反映農業施肥過程中的氨氣再排放情況，識別“二次排放源”。

?  鄉鎮監測點：設于農村居民集中區域，可布設在現有鄉鎮空氣質量監測站點內

?  區縣/城區監測點：了解試點區縣的環境空氣氨氣濃度特征，可在區縣空氣質量監測站點上布設。

?  背景點：遠離人類活動及污染源，在鄉鎮森林、草地等人為活動較少地區進行布點，作為區域本底濃度參考，用于與污染點進行對照分析。

三、布點原則與技術要求

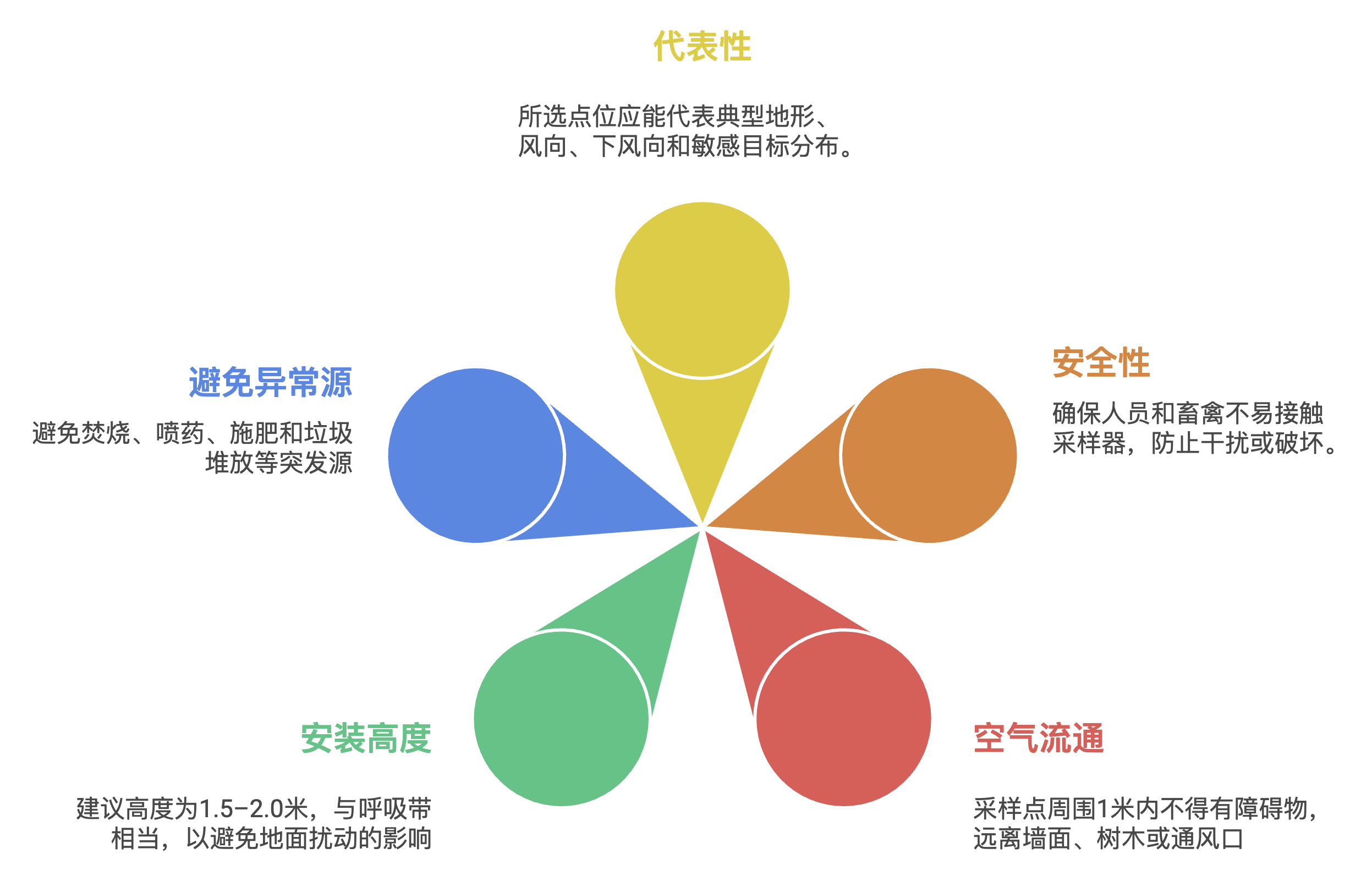

遵照HJ 194-2017提出的基本原則：采樣點位應根據監測任務的目的、要求布設，必要時進行現場踏勘后確定。所選點位應具有較好的代表性，監測數據能客觀反映一定空間范圍內空氣質量水平或空氣中所測污染物濃度水平。被動采樣器布置在養殖場和鄉鎮及城區也相應的原則和要求。

四、典型布點案例

養豬場集聚的A縣，屬于京津冀地區的養殖場氨氣監測試點范圍內，其大部分養豬場還未啟動氨氣排放控制，生豬圈舍無排氣處理設施。該縣里B鄉是當?shù)刈钣忻酿B(yǎng)豬基地，養殖場數量也最多，也是本地支柱產業。

優于經費限制，原計劃是每個養豬場的廠界只布設1個被動監測點位（在廠界內主導下風向院墻上布設監測點位，或在院墻外布設監測點位）以及在鄉鎮原有環境空氣質量監測站點上布設一個被動采樣點。但后來有上級政府財政資金支持后，最后參照總站氨氣監測方案中的最優布點建議（見圖）來執行。



最終確定每個養殖場布設5個廠界點，分布在主要下風向與交叉風向上。

序號	點位類型	點位要求	點位數量	監測設備
1	上風向點	以養殖場主導上風向的中線（120°夾角內，距離養殖場2-50m范圍內）	1個	PAS06氨氣被動采樣器
2	廠界點	廠界內主導下風向院墻上或院墻 外，間隔距離大致相等的3個點位	3個
3	下風向點	以養殖場主導下風向的中線（45°夾角內，距離養殖場2-50m范圍內）	1個

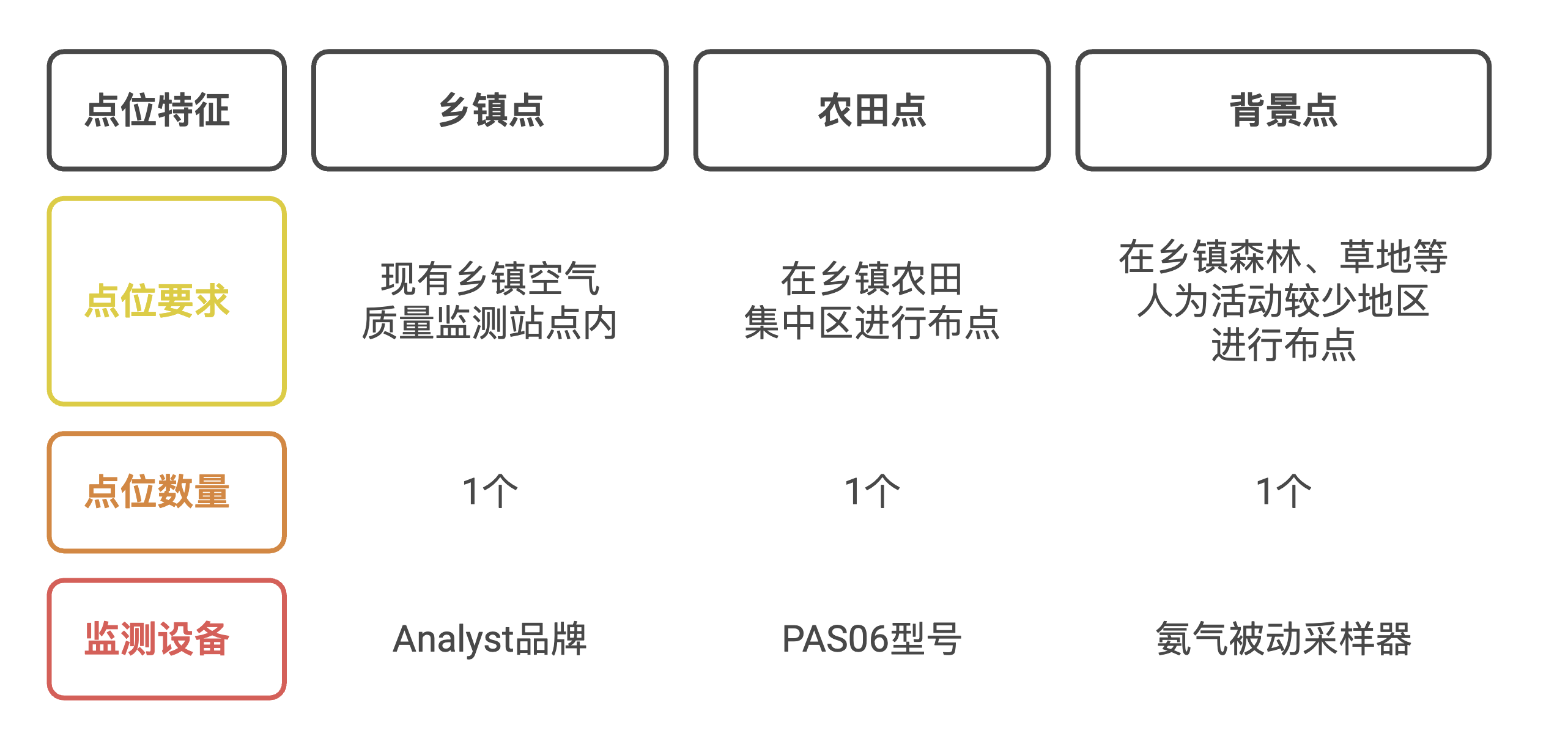

當然，考慮到了解農田氨氣排放可能對評估評價的影響，除了在原有鄉鎮空氣站點上增設氨氣被動采樣器點位外，還增加了農村農田監測點位和背景點，而且都是選擇了Analyst品牌的PAS06氨氣被動采樣器作為監測設備。

 五、樣品代表性與布點周期

ü  樣品代表性應考慮持續污染與瞬時排放之間的平衡

ü  采樣周期建議為7天–14天，可根據排放規律與季節變化調整，例如在春季施肥或夏季高溫排放期，可適當縮短采樣周期并增強布點密度。

ü  建議全年多輪布點，掌握年際與季節趨勢

ü  可選擇部分點位同時布設2個被動采樣器以增強數據穩定性（雙樣對照）

六、小結與建議

科學選點與布點是確保被動采樣數據科學有效的基礎。依據技術規范和區域特征，合理布局廠界點、鄉鎮點、背景點，輔以規范安裝和定期采樣周期，能夠全面反映養殖區域氨氣污染特征與控制效果。

建議各地根據自身地理環境、養殖規模和監測目標制定布點方案，確保監測數據可比、可追溯、可評估。

上海博測環境提供氨氣被動采樣器、托盤、支架等產品，技術團隊可為用戶提供現場點位規劃、采樣培訓與后期數據分析等服務。
